框架结构定型组合钢模板

作业条件

(1)钢模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式及间距，梁板支撑间距，模板组装形式(就位组装或预制拼装)，连接节点大样。验算模板和支撑的强度、刚度及稳定性。绘制全套模板设计图(模板平面图、分块图、组装图、节点大样图、零件加工图)。模板数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配置数量。

(2)预制拼装：

1)拼装场地应夯实平整，条件许可时应设拼装操作平台。

2)按模板设计图进行拼装，相邻两块板的每个孔都要用U型卡卡紧，龙骨用钩头螺栓外垫碟形扣件与平板边肋孔卡紧。

3)柱子、剪力墙模板在拼装时应预留清扫口或灌浆口。钢模板厂家

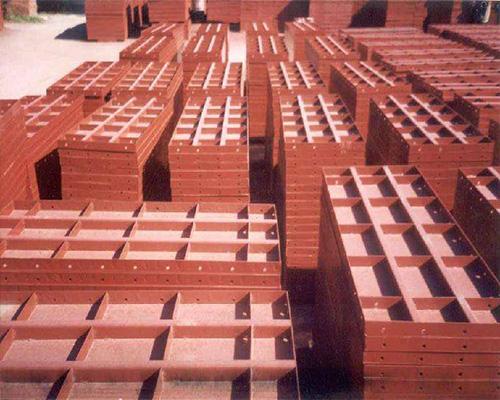

(3)模板拼装后进行编号，并涂刷脱模剂，分规格堆放。

(4)放好轴线、模板边线、水平控制标高，模板底口应做水泥砂浆找平层，检查并校正柱子用的地锚是否已预埋好。

(5)柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办完隐检手续。

4．操作工艺

(1)安装柱模板：

工艺流程：

弹柱位置线→抹找平层作定位墩→安装柱模板→安柱箍→安拉杆或斜撑→办预检

1)按标高抹好水泥砂浆找平层，按位置线做好定位墩台，以便保证柱轴线边线与标高的准确，或者按照放线位置，在柱四边离地5～8ｃｍ处的主筋上焊接支杆，从四面顶住模板以防止位移。

2)安装柱模板：通排柱，先装两端柱，经校正、固定，拉通线校正中间各柱。模板按柱子大小，预拼成一面一片(一面的一边带一个角模)，或两面一片就位后先用铅丝与主筋绑扎临时固定，用U型卡将两侧模板连接卡紧，安装完两面再安另外两面模板。

3)安装柱箍；柱箍可用角钢、钢管等制成，采用木模板时可用螺栓、方木制作钢木箍，柱箍应根据柱模尺寸、侧压力大小在模板设计中确定柱箍尺寸间距。

4)安装柱模的拉杆或斜撑。柱模每边设2根拉杆，固定于事先预埋在楼板内的钢筋环上，用经纬仪控制，用花篮螺栓调节校正模板垂直度。拉杆与地面夹角宜为45度，预埋的钢筋环与柱距离宜为3／4柱高。

5)将柱模内清理干净，封闭清理口，办理柱模预检。

(2)安装剪力墙模板：

弹线→安门洞口模板→安一侧模板→安另一侧模板→调整固定→办预检

1)按位置线安装门洞模板，下预埋件或木砖。

2)把预先拼装好的一面模板，按位置线就位，然后安装拉杆或斜撑，安塑料套管和穿墙螺栓，穿墙螺栓规格和间距在模板设计时应明确规定。

3)清扫墙面杂物，再安另一侧模板，调整斜撑(拉杆)使模板垂直后，拧紧穿墙螺栓。

4)模板安装完毕后，检查一遍扣件，螺栓是否紧固，模板拼缝及下口是否严密，办完预检手续。

(3)安装梁模板：

弹线→支立柱→ 调整标高→ 安装梁底模→ 绑梁钢筋→ 安装侧模 →办预检

1)柱子拆模后在混凝土上弹出轴线和水平线。

2)安装梁钢支柱之前(如为底地面必须夯实)支柱下垫通长脚手板。一般梁支柱采用单排，当梁截面较大时可采用双排或多排，支柱的间距应由模板设计规定，一般情况下，间距以60～100厘米为宜。支柱上面垫10×10厘米方木，支柱加剪力撑和水平拉杆。离地50厘米设一道，以上每隔2米设一道。

3)按设计标高调整支柱的标高，然后安装梁底板，并拉线找直，梁底板应起拱，当梁跨度等于及大于4米时，梁底板按设计要求起拱。如设计无要求时，起拱高度宜为1／1000～3／1000。

4)绑扎梁钢筋，经检查合格后办理隐检，并清除杂物，安装侧模板，把两侧模板与底板用U型卡联接。

5)用梁托架或三角架支撑固定梁侧模板。龙骨间距应由模板设计规定，一般情况下宜为75厘米，梁模板上口用定型卡子固定。当梁高超过60厘米时，加穿梁螺栓加固。

6)安装后校正梁中线、标高、断面尺寸。将梁模板内杂物清理干净、检查合格后办预检。

(4)安装楼板模板：

地面夯实→支立柱→安大小龙骨→铺模板→校正标高→加立杆的水平拉杆→办预检

１)底层地面应夯实，并垫通长脚手板，楼层地面立支柱前也应垫通长脚手板，采用多层支架支模时，支柱应垂直，上下层支柱应在同一竖向中心线上。

2)从边跨一侧开始安装，先安第一排龙骨和支柱，临时固定在梁上再安第二排龙骨和支柱，依次逐层安装。支柱与龙骨间距应根据模板设计规范设计规定。一般支柱间距为80～120厘米，大龙骨间距为60～120厘米，小龙骨间距为40～60厘米。

3)调节支柱高度，将大龙骨找平。

4)铺定型组合钢模板块：可从一侧开始铺，每两块板间边肋用U型卡连接，U型卡每面每两块间至少用两个连接。每个U型卡卡紧方向应正反相间，不要安在同一方向。楼板在大面积上均应采用大尺寸的定型组合钢模板块，在拼缝处可用窄尺寸的拼缝模板或木板代替，但均应拼缝严密。

5)平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。

6)标高校完后，支柱之间应加水平拉杆。根据支柱高度决定水平拉杆设几道。一般情况下离地面20～30厘米处一道，往上纵横方向每隔1.6米左右一道，并应经常检查，保证完整牢固。

7)将模板内杂物清理干净，办预检。

(5)模板拆除：

墙、柱、梁模板应优先考虑整体拆除，便于整体转移后，重复进行整体安装。

1)柱子模板拆除：先拆掉柱斜拉杆或支撑，再卸掉柱箍，再把连接每片柱模板的U型卡拆掉，然后用撬棍轻轻撬动模板，使模板与混凝土脱离。

2)墙模板拆除：先拆除穿墙螺栓等附件，再拆除斜拉杆或斜撑，用撬棍轻轻撬动模板，使模板离开墙体，即可或把模板吊运走。
